Khi bước vào công trường xây dựng các tòa cao ốc chọc trời, những cây cầu vượt quy mô lớn hay các khu biệt thự cao cấp. Bạn có bao giờ tự hỏi điều gì giúp chúng đứng vững vàng trước mọi thử thách của thời gian và thời tiết? Câu trả lời cốt lõi nằm sâu dưới lòng đất: Hệ thống móng cọc khoan nhồi.
Để hiểu rõ hơn về “bệ phóng” thầm lặng này. Hãy cùng bóc tách chi tiết cấu tạo móng cọc khoan nhồi từ A đến Z. Để thấy được bức tranh toàn cảnh về một giải pháp kỹ thuật đỉnh cao trong xây dựng hiện đại.
1. Cọc Khoan Nhồi Là Gì?
Trước khi đi sâu vào cấu trúc bên trong, chúng ta cần nắm bắt bản chất của loại cọc này. Cọc khoan nhồi là dạng cọc bê tông cốt thép được thi công bằng thiết bị chuyên dụng để khoan tạo lỗ trực tiếp xuống lòng đất tại vị trí thiết kế. Sau đó, kỹ sư sẽ tiến hành thả lồng cốt thép và đổ bê tông trực tiếp xuống hố khoan.
Khác với cọc đúc sẵn phải chịu lực va đập mạnh từ búa đóng hay máy ép. Cọc khoan nhồi được “sinh ra” từ chính lòng đất. Giải pháp này sở hữu nhiều ưu điểm vượt trội:
- Khả năng chịu tải trọng cực lớn. Phù hợp với các công trình siêu cao tầng.
- Quá trình thi công hạn chế tối đa tiếng ồn và rung chấn. Không làm ảnh hưởng đến các công trình liền kề.
- Linh hoạt điều chỉnh chiều sâu và đường kính cọc theo thực tế địa chất từng khu vực.
2. Cấu Tạo Cốt Thép Cọc Khoan Nhồi
Nếu bê tông đóng vai trò chịu lực nén, thì lồng cốt thép chính là “bộ xương sống” chịu lực uốn và lực cắt chủ đạo của cọc khoan nhồi. Một lồng cốt thép chuẩn kỹ thuật bao gồm các thành phần chi tiết sau:
2.1. Cốt Thép Dọc
- Vai trò: Là các thanh thép chủ chạy xuyên suốt dọc theo chiều dài của cọc.
- Chức năng: Chịu lực uốn chính cho toàn thân cọc. Khi công trình chịu tác động lệch tâm hoặc tải trọng ngang từ gió, động đất. Số lượng, đường kính và khoảng cách của thép dọc được kỹ sư tính toán rất khắt khe theo bản vẽ kết cấu.
2.2. Cốt Thép Đai
- Vai trò: Là các vòng thép hình tròn hoặc xoắn ốc ôm lấy bên ngoài các thanh thép dọc.
- Chức năng: Định hình lồng thép luôn ở trạng thái cố định. Không bị xô lệch trong quá trình đổ bê tông. Đồng thời chịu lực cắt và hạn chế tối đa hiện tượng phình ngang của khối bê tông lõi cọc.
2.3. Thép Đai Tăng Cường
- Vai trò: Lớp cốt thép được bố trí dày đặc hơn tại các vùng chịu lực trọng điểm.
- Chức năng: Gia cố khả năng chống chịu trước các ứng suất cục bộ lớn.
2.4. Con Kê Bảo Vệ Cốt Thép
- Vai trò: Các cục kê chuyên dụng được gắn đều đặn quanh thân lồng thép.
- Chức năng: Giữ khoảng cách cố định giữa lồng thép và thành hố khoan. Đảm bảo lớp bê tông bao bọc bên ngoài cốt thép đạt độ dày tiêu chuẩn. Nhờ đó, thép được bảo vệ tuyệt đối khỏi nước ngầm và các chất ăn mòn trong lòng đất.
2.5. Ống Thăm Dò (Ống Siêu Âm)
- Vai trò: Hệ thống ống nhựa hoặc ống thép đặt song song dọc theo lồng thép.
- Chức năng: Tạo lối đi cho thiết bị đo sóng siêu âm kiểm tra độ đồng nhất. Chất lượng bê tông bên trong thân cọc sau khi thi công xong. Đảm bảo không có bọt khí hay rỗng xốp.
2.6. Móc Treo
- Vai trò: Các móc chờ được hàn chắc chắn ở phía trên đỉnh lồng thép.
- Chức năng: Hỗ trợ cẩu tháp hoặc xe cẩu móc giữ. Định vị và thả lồng thép xuống hố khoan một cách an toàn, chính xác.
3. Các Loại Cọc Khoan Nhồi Phổ Biến
Ngoài cấu tạo chung, cọc khoan nhồi còn được phát triển thành nhiều loại khác nhau để phù hợp với từng điều kiện địa chất. Yêu cầu chịu tải của công trình:
- Cọc khoan nhồi thường: Đây là loại cơ bản, được thi công bằng các phương pháp khoan tạo lỗ truyền thống như khoan rửa ngược hoặc khoan gầu.
- Cọc khoan nhồi mở rộng đáy: Đặc điểm nổi bật của loại cọc này là phần đáy được mở rộng có đường kính lớn hơn thân cọc. Thiết kế này giúp tăng đáng kể sức chịu tải dưới mũi cọc. Nâng cao khả năng chịu lực từ 5% đến 10% so với cọc thông thường.
- Cọc Barrette: Cọc Barrette có tiết diện đa dạng như hình chữ nhật, chữ thập, chữ I, chữ H. Loại cọc này được tạo lỗ bằng gầu khoan chuyên dụng, giúp tăng sức mang tải bên lên tới 30% do diện tích tiếp xúc với đất lớn hơn.
- Cọc khoan nhồi có xói rửa và bơm vữa xi măng gia cường đáy (CNRBĐ): Đây là công nghệ cọc khoan nhồi tiên tiến, hiện đại nhất. Sau khi tạo lỗ, phần đáy cọc được xói rửa sạch và bơm vữa xi măng gia cường. Phương pháp này giúp tăng sức chịu tải của cọc lên đến 200% – 300%, tận dụng tối đa độ bền của bê tông cọc và cải thiện đáng kể khả năng chịu lực của nền móng.
4. Ứng Dụng Cọc Khoan Nhồi Trong Xây Dựng Hiện Đại
Nhờ giải quyết triệt để các bài toán khó về nền móng, cọc khoan nhồi hiện diện tại hầu hết các dự án trọng điểm:
- Các tòa nhà chung cư cao tầng, trung tâm thương mại, cao ốc văn phòng quy mô lớn.
- Các công trình cầu đường huyết mạch, trụ cầu vượt nhịp lớn đòi hỏi độ an toàn tuyệt đối.
- Nhà xưởng công nghiệp nặng lắp đặt dây chuyền máy móc có tải trọng động lớn.
- Nhà phố, biệt thự xây chen tại các đô thị đông đúc, nơi có nền đất yếu và vướng víu nhiều công trình cũ xung quanh.

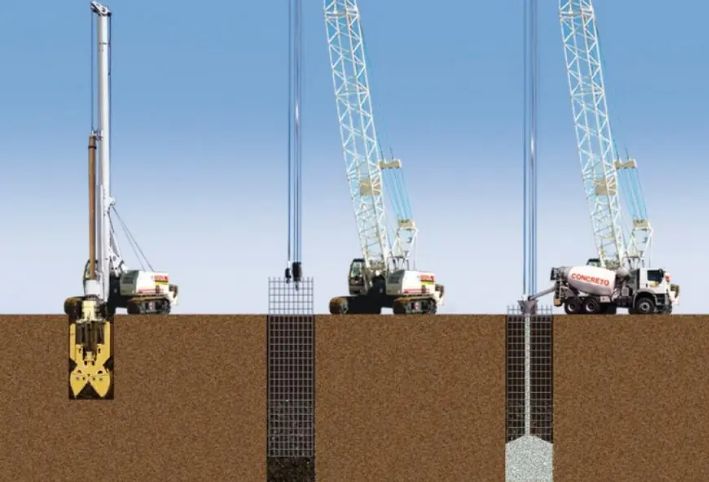

5. Các Công Nghệ Thi Công Cọc Khoan Nhồi Phổ Biến
Để hoàn thiện cấu tạo móng cọc khoan nhồi vững chắc ngoài thực tế, nhà thầu thường áp dụng ba phương pháp thi công mũi nhọn sau:
5.1. Phương Pháp Khoan Thổi Rửa (Phản Hút)
- Cách thức: Sử dụng áp lực nước kết hợp dung dịch khoan để đưa mùn khoan và đất bùn lên khỏi miệng hố.
- Ưu điểm: Chi phí tối ưu, thích hợp cho các công trình quy mô vừa và nhỏ với điều kiện địa chất tương đối thuận lợi.
5.2. Phương Pháp Khoan Dùng Ống Vách
- Cách thức: Hạ một ống thép lớn xuống lòng đất bằng máy rung hoặc máy xoay để làm thành chắn tạm thời, chống sạt lở trong suốt quá trình khoan và đổ bê tông.
- Ưu điểm: Giữ an toàn tuyệt đối cho các công trình lân cận, là “cứu cánh” cho các dự án xây chen đô thị chật hẹp.
5.3. Phương Pháp Khoan Gầu (Rotary Drilling)
- Cách thức: Dùng gầu xúc chuyên dụng xoay cắt và đưa đất đá lên khỏi hố khoan mà không cần phụ thuộc quá nhiều vào dung dịch giữ thành ở một số tầng địa chất đặc thù.
- Ưu điểm: Tốc độ thi công nhanh, hiệu suất cao, đáp ứng tốt các dự án hạ tầng tầm vóc quốc gia.
Nắm vững cấu tạo móng cọc khoan nhồi cùng các công nghệ thi công tiên tiến chính là chìa khóa vàng giúp chủ đầu tư, kỹ sư và nhà thầu kiểm soát chặt chẽ chất lượng công trình ngay từ những nhát cuốc đầu tiên. Một nền móng được đầu tư bài bản, cấu trúc chuẩn chỉnh sẽ là bệ phóng vững chắc, bảo vệ sự trường tồn và an toàn cho toàn bộ công trình theo năm tháng.
