QUY TRÌNH ĐỊNH VỊ TIM CỌC KHOAN NHỒI CHÍNH XÁC
Trong thi công xây dựng phần móng, định vị tim cọc khoan nhồi là công tác trắc địa cực kỳ quan trọng. Mang tính quyết định đến độ chính xác của toàn bộ kết cấu công trình phía trên. Một sai số nhỏ trong khâu định vị có thể dẫn đến việc lệch tâm cọc. Ảnh hưởng nghiêm trọng đến khả năng chịu lực và cấu trúc chịu tải của móng. Để đảm bảo vị trí các cọc khoan nhồi nằm đúng thiết kế bản vẽ kỹ thuật. Các kỹ sư trắc địa phải tuân thủ nghiêm ngặt quy trình định vị tim cọc khoan nhồi chuẩn xác dưới đây.

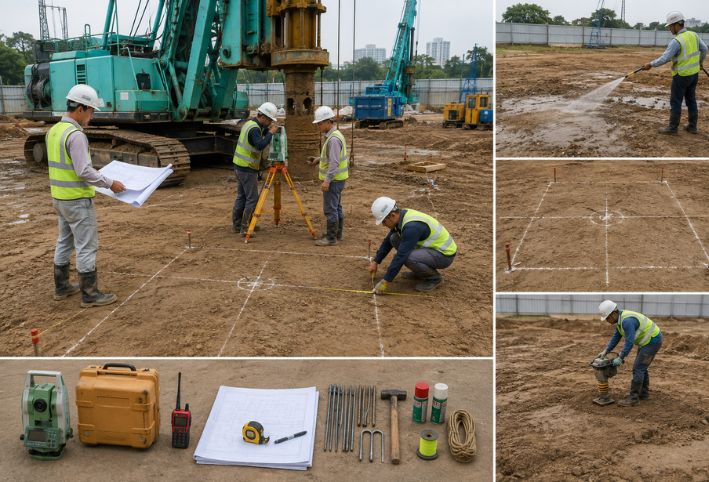

1. Công tác chuẩn bị trước khi định vị tim cọc
Trước khi đưa máy móc và nhân sự ra hiện trường thực hiện quy trình định vị tim cọc khoan nhồi. Đội ngũ kỹ thuật cần hoàn tất các bước chuẩn bị cốt lõi:
- Kiểm tra và đối chiếu bản vẽ thiết kế: Rà soát kỹ tọa độ, cao độ của từng cọc khoan nhồi trên bản vẽ tổng mặt bằng móng với hệ thống tọa độ quy hoạch của toàn bộ dự án.
- Kiểm định thiết bị trắc địa: Các dụng cụ đo đạc như máy toàn đạc điện tử, máy thủy bình, thước thép. Lăng kính phải được kiểm định độ chính xác tại các trung tâm đo lường tiêu chuẩn.
- Thiết lập lưới khống chế mặt bằng công trường: Xây dựng hệ thống mốc tọa độ và cao độ cơ sở xung quanh khu vực thi công. Đảm bảo các mốc này được cố định vững chắc. Không bị lún sụt hay dịch chuyển trong suốt quá trình thi công móng.

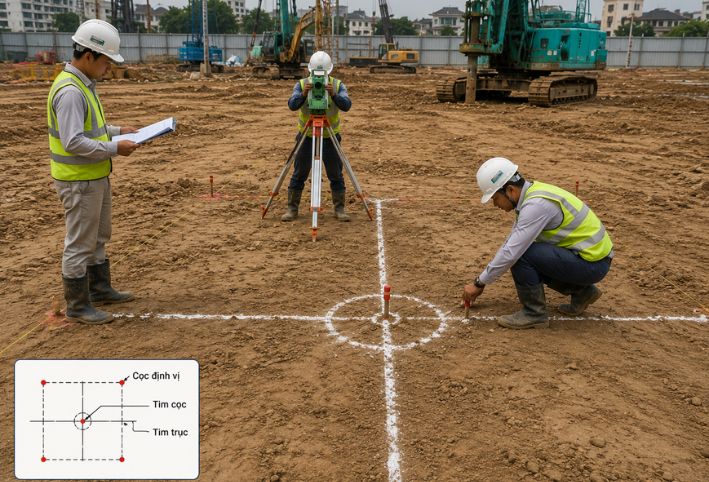

2. Các bước chi tiết trong quy trình định vị tim cọc khoan nhồi
Khi đã hoàn tất khâu chuẩn bị và bàn giao mặt bằng sạch. Quy trình định vị tim cọc khoan nhồi thực tế tại công trường được triển khai theo các bước tuần tự sau:
Bước 1: Chuyển tọa độ thiết kế ra hiện trường
Sử dụng máy toàn đạc điện tử kết nối với dữ liệu tọa độ CAD của dự án. Để bắn các điểm mốc chính từ lưới khống chế ra thực địa.
Bước 2: Xác định vị trí tim của từng cọc khoan nhồi
Từ các mốc trục cơ sở đã định hình, kỹ sư trắc địa tiếp tục đo đạc chi tiết. Xác định chính xác tâm của từng vị trí cọc cụ thể theo đúng bản vẽ thiết kế kết cấu móng.
Bước 3: Đóng cọc dấu mốc tạm thời hoặc cố định
Ngay tại vị trí tâm cọc vừa xác định. Tiến hành đóng các cọc tiêu xuống đất. Đồng thời vạch dấu sơn hoặc làm dấu nhận diện rõ ràng để tránh bị nhầm lẫn hoặc bị san lấp trong quá trình di chuyển máy móc.
Bước 4: Bảo vệ các mốc định vị tim cọc
Xây dựng các hố mốc hoặc vây cọc bảo vệ xung quanh các tim cọc chính để tránh việc xe lu, máy xúc hoặc xe bồn chở bê tông làm dịch chuyển vị trí trong quá trình thi công nhộn nhịp tại công trường.

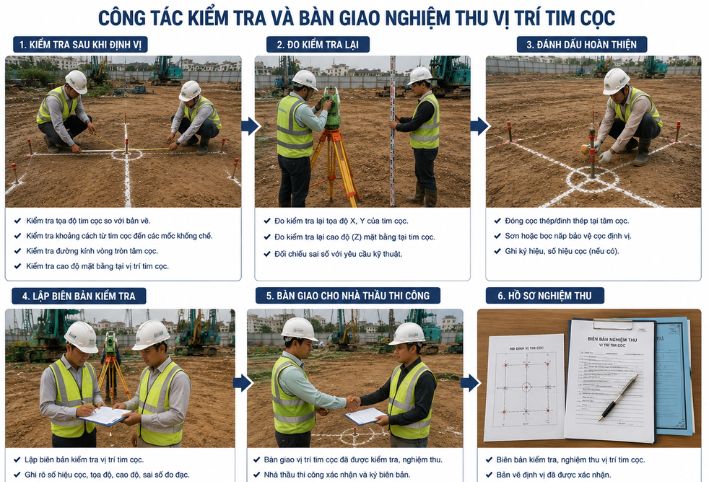

3. Công tác kiểm tra và bàn giao nghiệm thu vị trí tim cọc
Để đảm bảo không có sai sót trước khi máy khoan cọc nhồi di chuyển vào vị trí làm việc. Bước kiểm tra cuối cùng trong quy trình định vị tim cọc khoan nhồi đóng vai trò sống còn:
- Kiểm tra chéo: Đội ngũ trắc địa độc lập hoặc kỹ sư quản lý chất lượng tiến hành đo đạc kiểm tra lại ngẫu nhiên một số tim cọc so với mốc gốc.
- Đánh giá sai số: Sai số cho phép giữa vị trí thực tế định vị so với thiết kế phải nằm trong giới hạn cho phép của tiêu chuẩn kỹ thuật xây dựng hiện hành (thường dung sai nằm trong khoảng vài mm đến dưới 1-2 cm tùy quy mô công trình).
- Lập biên bản nghiệm thu: Sau khi thông số kỹ thuật đạt chuẩn. Tiến hành lập biên bản nghiệm thu vị trí tim cọc giữa đơn vị thi công. Đơn vị giám sát và chủ đầu tư trước khi chính thức cho phép máy khoan tiếp cận vị trí để thi công.
