THÍ NGHIỆM PIT CỌC KHOAN NHỒI LÀ GÌ
Trong thi công xây dựng hiện đại, cọc khoan nhồi đóng vai trò là “gốc rễ” gánh vác toàn bộ tải trọng của cả một tòa nhà cao tầng hay công trình lớn. Thế nhưng, làm thế nào để chúng ta biết được chiếc cọc nằm sâu hàng chục mét dưới lòng đất kia có thực sự khỏe mạnh, không bị nứt gãy hay thắt cổ chai? Câu trả lời chính là thí nghiệm PIT – phương pháp kiểm tra tính toàn vẹn của cọc nhanh chóng, phổ biến và cực kỳ hiệu quả. Hãy cùng Khoan Cọc Nhồi khám phá chi tiết phương pháp này ngay dưới đây!
1. Giới Thiệu Về Thí Nghiệm PIT
Thí nghiệm PIT (tên tiếng Anh đầy đủ là Pile Integrity Test). Hay còn gọi là phương pháp thử biến dạng lớn/nhỏ kiểm tra tính toàn vẹn của cọc. Là một dạng kiểm tra không phá hủy.
Hiểu một cách đơn giản, nếu việc ép tĩnh cọc giống như bắt cọc “gánh tạ” để đo sức chịu tải. Thì thí nghiệm PIT lại giống như một lần “siêu âm” để kiểm tra xem cấu trúc bên trong của cọc có bị tổn thương. Đứt đoạn, co thắt hay rỗng bê tông hay không trước khi đưa vào khai thác.

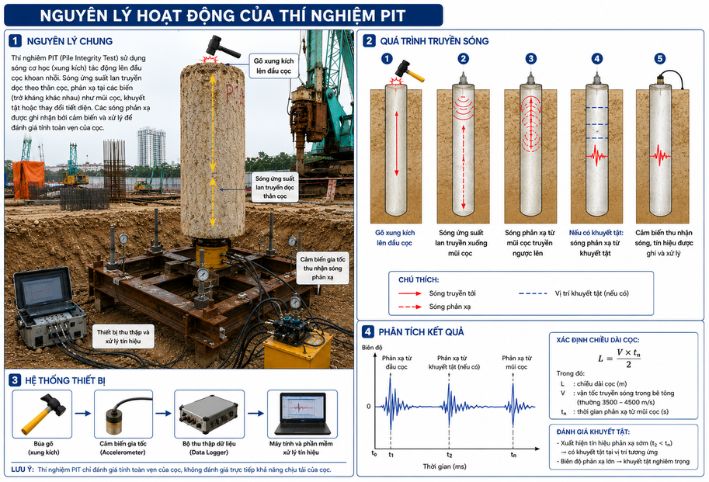

2. Nguyên Lý Hoạt Động Của Thí Nghiệm PIT
Nguyên lý của thí nghiệm PIT dựa trên phương pháp truyền sóng ứng suất (Phương pháp Sonic Echo / Kiểm tra Tính Toàn vẹn Biến dạng Thấp).
- Cách thực hiện: Kỹ thuật viên sẽ dùng một búa nhỏ có gắn cảm biến lực gõ nhẹ lên đầu cọc.
- Sự truyền sóng: Cú gõ này tạo ra một sóng ứng suất nén truyền dọc theo thân cọc xuống tận mũi cọc.
- Thu nhận tín hiệu: Khi sóng truyền đi, nếu gặp phải các bất thường trong lòng cọc (như vết nứt, chỗ thắt đường kính, đất lẫn vào bê tông, hoặc mũi cọc). Sóng phản xạ sẽ dội ngược trở lại bề mặt.
- Phân tích: Thiết bị thu nhận tín hiệu gắn trên đầu cọc sẽ ghi lại biểu đồ sóng phản hồi. Dựa vào vận tốc truyền sóng và thời gian phản xạ. Các kỹ sư sẽ “đọc” được chiều dài thực tế của cọc và phát hiện ra các khuyết tật (nếu có).

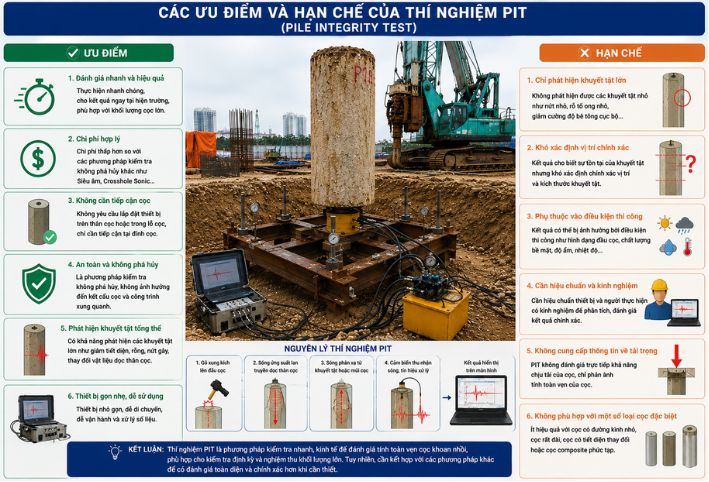

3. Các Ưu Điểm Và Hạn Chế Của Thí Nghiệm PIT
Mọi phương pháp kiểm định đều có những thế mạnh và giới hạn riêng mà người làm kỹ thuật cần nắm rõ:
3.1. Ưu điểm vượt trội
- Nhanh chóng và tiết kiệm: Thời gian kiểm tra một cọc chỉ mất vài phút. Chi phí thấp hơn rất nhiều so với các phương pháp thử tĩnh hay khoan lõi.
- Không phá hủy cấu trúc cọc: Giúp giữ nguyên vẹn khả năng chịu lực của cọc sau khi kiểm tra.
- Độ bao phủ rộng: Cho phép kiểm tra 100% số lượng cọc đại trà trên công trình thay vì chỉ kiểm tra một vài cọc mẫu.
- Thiết bị gọn nhẹ: Dễ dàng di chuyển và thao tác ngay cả ở những công trường chật hẹp.
3.2. Hạn chế cần lưu ý
- PIT chỉ đánh giá được tính toàn vẹn (liên tục của bê tông, khuyết tật, chiều dài). Chứ không xác định được sức chịu tải của cọc.
- Khó phát hiện các khuyết tật nhỏ hoặc nằm ở phần sâu phía dưới nếu cọc quá dài hoặc ma sát xung quanh quá lớn làm tiêu hao năng lượng sóng.
4. Quy Trình Thực Hiện Thí Nghiệm PIT
Để đảm bảo kết quả chính xác, quá trình thí nghiệm PIT tại công trường thường tuân thủ nghiêm ngặt các bước sau:
- Chuẩn bị bề mặt đầu cọc: Đầu cọc phải được đập sạch phần bê tông yếu. Mài phẳng bằng máy mài góc tại các vị trí đặt đầu thu để đảm bảo tiếp xúc tốt nhất giữa cảm biến và thân cọc.
- Lắp đặt thiết bị: Gắn đầu thu tín hiệu (gia tốc kế) lên đầu cọc bằng chất kết nối chuyên dụng (như mỡ bò, đất sét hoặc sáp).
- Hiệu chuẩn máy đo: Nhập các thông số cơ bản của cọc vào thiết bị đo (như đường kính, chiều dài thiết kế, mác bê tông dự kiến).
- Tiến hành thí nghiệm: Dùng búa gõ nhẹ vào đầu cọc theo đúng phương thẳng đứng. Thực hiện tối thiểu từ 3 – 5 điểm gõ trên một đầu cọc để có số liệu trung bình khách quan.
- Lưu và kiểm tra dữ liệu: Quan sát đồ thị sóng hiển thị ngay trên màn hình thiết bị. Nếu tín hiệu ổn định thì tiến hành lưu file.

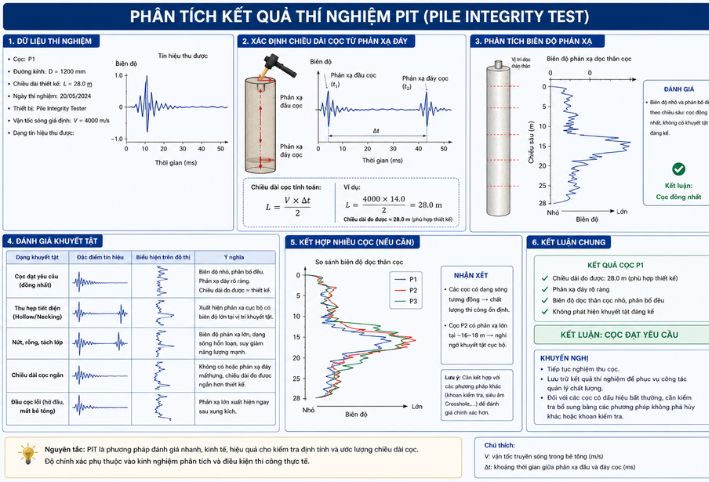

5. Phân tích Kết Quả Thí Nghiệm PIT
Sau khi thu thập dữ liệu ngoài hiện trường, các kỹ sư sẽ sử dụng phần mềm chuyên dụng để phân tích biểu đồ phản hồi sóng. Kết quả thường được chia thành các trường hợp chính:
- Cọc đạt chuẩn (Toàn vẹn): Biểu đồ thể hiện sóng truyền xuống ổn định. Phản xạ rõ ràng ở mũi cọc, không có sóng phản xạ bất thường dọc thân cọc.
- Cọc có khuyết tật nhẹ: Xuất hiện các đỉnh sóng phản xạ phụ dọc đường đi. Cho thấy có sự thay đổi tiết diện cục bộ hoặc có vùng bê tông kém chất lượng.
- Cọc bị khiếm khuyết nặng/đứt đoạn: Sóng phản xạ sớm, năng lượng phản hồi lớn tại một vị trí nông. Biểu thị rõ đoạn cọc có thể bị đứt gãy, lẫn đất hoặc bọng rỗng nghiêm trọng. Lúc này cần chỉ định các phương pháp kiểm tra bổ sung (như siêu âm cọc khoan nhồi hoặc khoan rút lõi).
6. Ứng Dụng Thực Tiễn Của Thí Nghiệm PIT
- Kiểm tra nhanh chất lượng hàng loạt cọc khoan nhồi, cọc ép, cọc ly tâm cho các công trình dân dụng và công nghiệp.
- Sàng lọc ban đầu để phát hiện nhanh các cọc có vấn đề trước khi tiến hành nghiệm thu hoặc đưa vào giai đoạn thi công đài móng tiếp theo.
- Đánh giá lại hiện trạng các cọc cũ khi công trình cần cải tạo, nâng tầng.
7. Các Tiêu Chuẩn Áp Dụng Cho Thí Nghiệm PIT
Việc thực hiện thí nghiệm PIT tại Việt Nam phải tuân thủ theo các tiêu chuẩn kỹ thuật hiện hành. Đảm bảo tính pháp lý và độ tin cậy của số liệu:
- TCVN 9397:2012: Cọc khoan nhồi – Kiểm tra tính toàn vẹn – Phương pháp xung độ biến dạng nhỏ.
- Các tiêu chuẩn quốc tế tương đương tùy thuộc vào yêu cầu của từng dự án cụ thể.

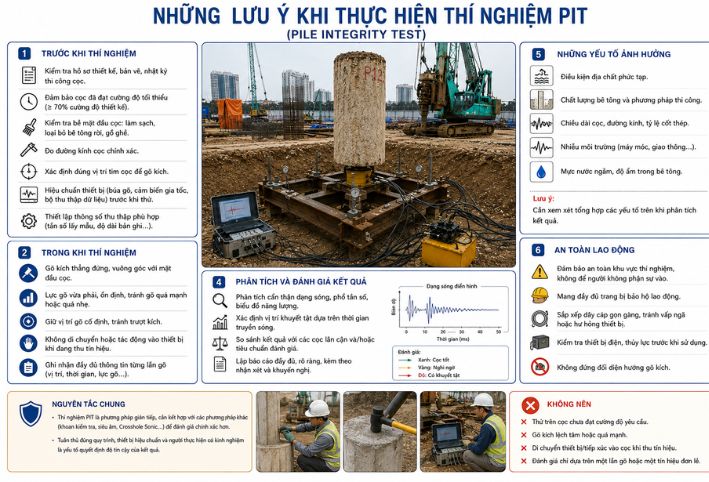

8. Những Lưu Ý Khi Thực Hiện Thí Nghiệm PIT
- Thời điểm thử: Chỉ nên tiến hành thí nghiệm PIT sau khi bê tông đầu cọc đã đạt cường độ thiết kế (thường là sau khi đổ bê tông ít nhất 7 ngày hoặc khi bê tông đạt cường độ tối thiểu theo quy định).
- Kỹ năng của kỹ thuật viên: Người thực hiện thao tác và phân tích kết quả đòi hỏi phải có chuyên môn cao. Kinh nghiệm thực tế dày dặn, bởi kết quả trên biểu đồ sóng cần được nhận định cẩn trọng. Tránh việc phán đoán nhầm lẫn khuyết tật do sai số thao tác.
- Kết hợp phương pháp khác: PIT là bước sàng lọc nhanh. Đối với các công trình trọng điểm hoặc các cọc có dấu hiệu nghi ngờ qua PIT. Chủ đầu tư nên kết hợp thêm phương pháp siêu âm cọc. Hoặc khoan lấy mẫu để có kết luận chính xác tuyệt đối.
